In den kommenden Tagen werden wir zum Test für ein deutsches Radsportmagazin einen LUCHS 29 fertigen. Die einzelnen Produktionsschritte von den Dreh- Fräsarbeiten, das Schweissen des Rahmens über das Pulvern und anbringen der Decals bis zum Aufbau des Rades und Übergabe an die Redaktion in München werden wir hier in Bild und Text dokumentieren...
HANDCRAFTED von Anfang an !

Sonntag, 4. Mai 2014

Seite 58



Freitag, 4. April 2014

01.04.2014 / 12:16 Location: München, Steinerstr.15


Dienstag, 1. April 2014




Die Original-Aufkleber in weiß wurden entfernt und durch der Rahmenfarbe angepassten Aufkleber in Tannengrün und Steingrau ersetzt

Sonntag, 30. März 2014


fast fertig...

Freitag, 28. März 2014







Donnerstag, 27. März 2014

Nun noch die kleinen aber feinen Details zur Vollendung eines echten Custom Bikes...

painted Steel...vor dem Aufbringen des Klarlacks

Mittwoch, 26. März 2014

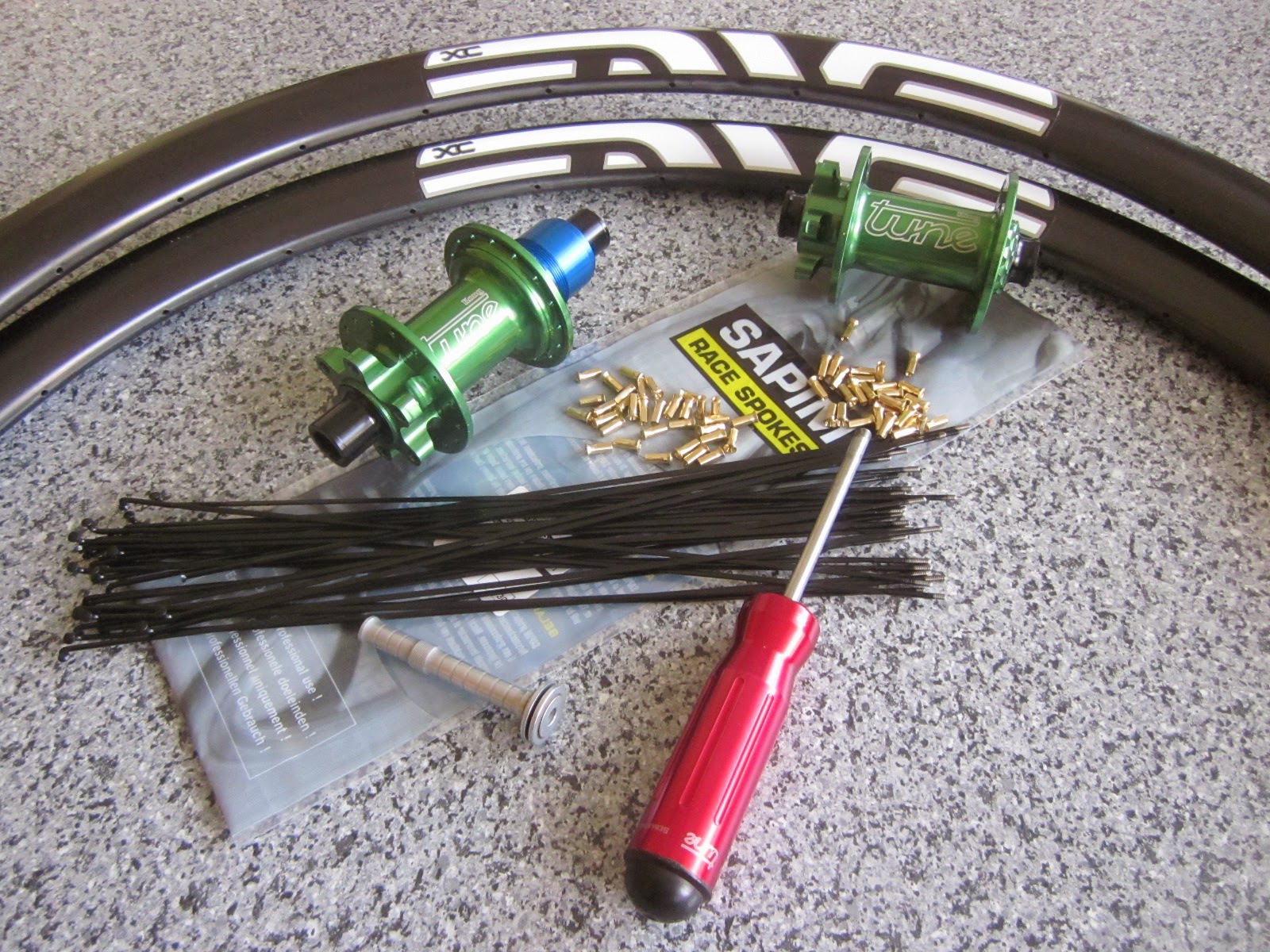

tune - SAPIM - ENVE... hier ensteht ein 5-Sterne Laufrad

Dienstag, 18. März 2014


LUCHS 29, Release 3...gut zu erkennen die seitensteifigkeitsoptimierte Form des neuen Oberrohres


Montag, 10. März 2014

Auf dem Weg zum pulvern.....
Die Farbkombination des Rahmens: RAL6009 Tannengrün - RAL7030 Steingrau

Samstag, 1. März 2014

Werkzeug zur Positionierung der beiden PostMount Bremsaufnahmen

Freitag, 28. Februar 2014


Rahmendreieck mit neu geformten, steifigkeitsoptimierten Oberrohr

Dienstag, 25. Februar 2014

...Konstruktion des Werkzeuges zur Biegung der Sitzstreben

Donnerstag, 20. Februar 2014

Holy Smoke !
Kassette SRAM XX1-Serie XG1195, man gönnt sich ja sonst nichts














 SRAM X01 Grip-Shift

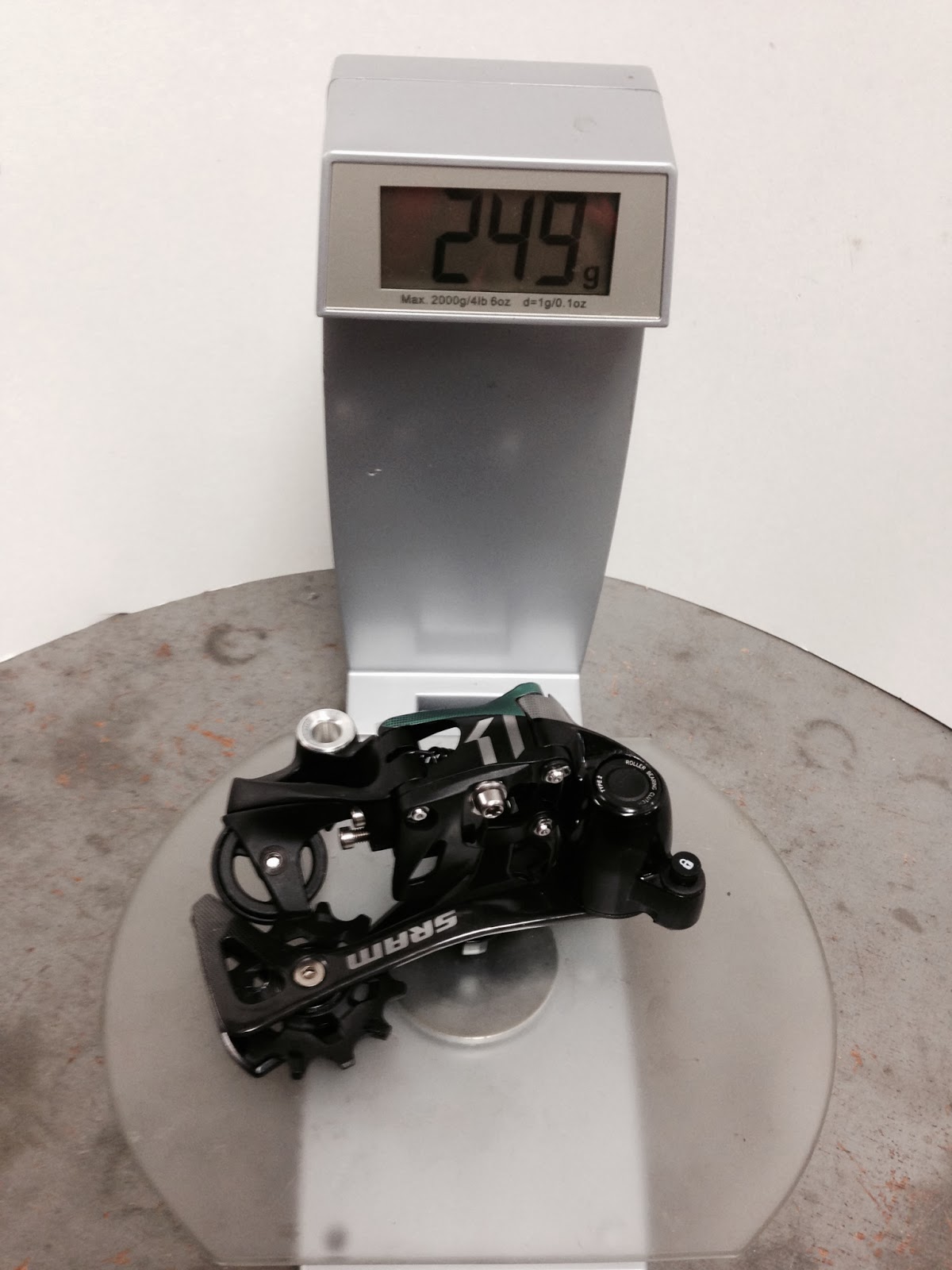

 SRAM X01 Schaltwerk

Samstag, 15. Februar 2014

Erste Werkstücke zur PostMount Schweissaufnahme. Diese Lehre dient dazu, die exakte Positionierung der Bremssockelaufnahmen in 3 verschiedenen Scheibendurchmesser auf den Kettenstreben produktionstechnisch zur vereinfachen und sicher zu stellen.

Freitag, 14. Februar 2014

Wir fertigen den Rahmen mit dreifach gezogenen COLUMBUS ZONA Rohren. Feinster Stahl aus Italien, dem Land der Rahmenbauer überhaupt....

Donnerstag, 13. Februar 2014

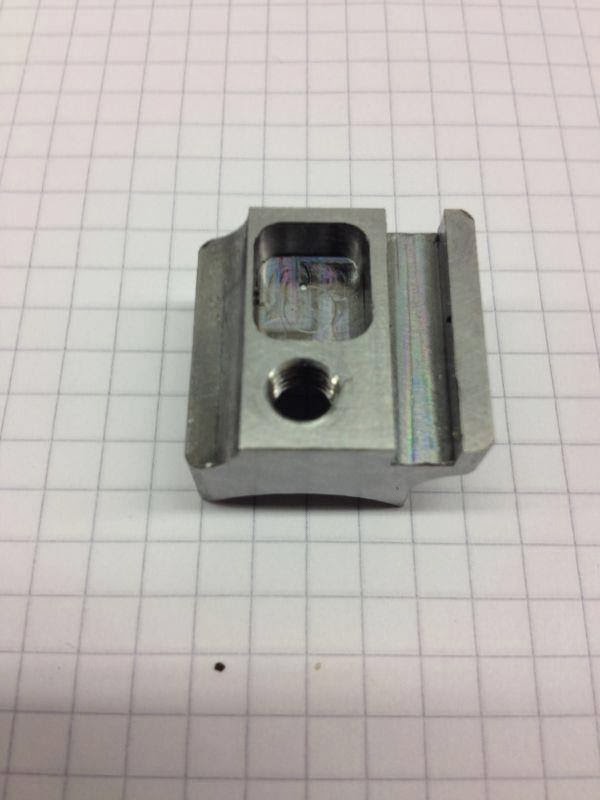

DirectMount-Umwerfer Aufnahme. Das wohl schwierigste zu fertigende Teil des Rahmens. Sicherlich kann man es einfacher und somit vor allem kostengünstiger produzieren. Das entspricht aber nicht unserem Anspruch. Ich habe bis heute im Bereich Stahlrahmenbau nichts vergleichbares gesehen.Ein Kompliment an unseren Konstrukteur !

Mittwoch, 12. Februar 2014

PostMount-Aufnahmen [33 gr.]
Das nächste Drehteil, das Tretlager PF30-73mm [136 gr.]

Dienstag, 11. Februar 2014

Sebastian bei der Endkonrolle des Steuerohrs

Montag, 10. Februar 2014

Das erste Drehteil aus 25CrMo4 Vollmaterial gedreht...

Samstag, 8. Februar 2014

Der Anfang ist gemacht...

Dienstag, 4. Februar 2014


Die CAD-Zeichnung des LUCHS29 Rahmens inkl. folgender Feautures:
-- Tapared Steuerrohr 1 1/8 - 1.5
-- PressFit 30 Tretlager
-- PostMount Bremsaufnahmen
-- DirectMount Umwerferbefestigung
-- X12 Steckachse
